パッシブプローブはDCの入力抵抗は10MΩありますが、静電容量が10pF前後あり、１MHzで等価インピーダンスが１０KΩになってしまうのを忘れがちです。
こんな時役に立つのが、電源が必要ですがFETプローブです。
ADVANTESTの700939や701922は、Tekのプローブと違ってパッシブプローブと同じ形状をしていて、取り回しが楽なため、使い易いFETプローブです。
ADVANTEST製の計測器には±１２Vプローブ用電源が付いていますが、他メーカのオシロ等で使うには、高価な電源が必要になります。

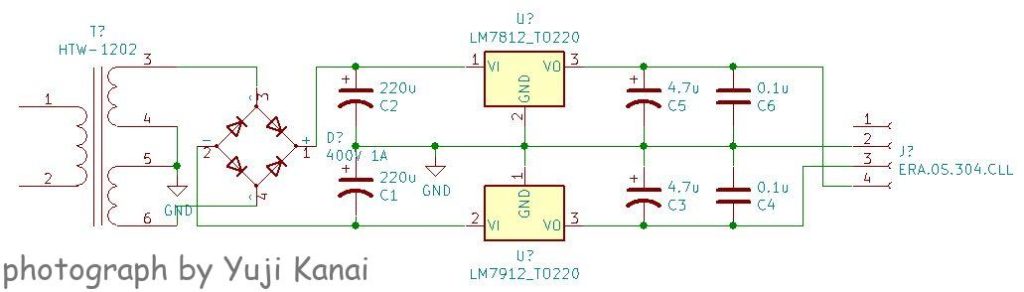

そこで、3端子レギュレータを使って、プローブ用電源を自作する事にしました。
プローブ電源コネクタはLEMO社のERA.0S.304.CLLですが、モノタロウでDigiKeyの半額で入手可能です。
